понедельник, 17 января 2011 г.

Сверхмощные и сверхвысокие: уникальные переходы ЛЭП 330 и 750кВ

В один прекрасный майский день у меня появилась возможность побывать у одного из самых грандиозных переходов ЛЭП в мире. Речь идёт о переходах высоковольтных линий 330 кВ и 750 кВ через Каховское водохранилище, на Украине.

Прибыв на место, я в первую очередь снял промежуточные опоры, в полях за Ильинкой. Это был своего рода «разгон» перед фотосессией переходных опор-гигантов, которые манили меня со стороны водохранилища)
Первым делом я  снял опоры двух одноцепных ЛЭП 330кВ . Опоры были П-образные железобетонные, с внутренними связями – ПВС. На снимке эти опоры запечатлены на фоне жёлтого поля с рапсом.
Параллельно линии 330кВ мимо Ильинки проходила ЛЭП 750кВ . Особенно мне понравилась промежуточная опора 750кВ весьма элегантного вида.
Если промежуточная опора ЛЭП 750кВ выглядит довольно элегантно, словно жирафа, то анкерные опоры этой линии в сравнении с ней широкие и крепко скроенные крепыши. Именно возле этой опоры я стал «слушать» линию. Все знают, что ЛЭП гудят или трещат, и обычно чем выше класс напряжение, тем сильнее шум. Я помнил, что ЛЭП 750кВ гудят громко, но к своему удивлению обнаружил под линией мёртвую тишину – ровным счётом ничего, ЛЭП явно не работала! А ЛЭП 330кВ неподалёку трещали довольно сильно.
Затем, я заставил анкерную опору ЛЭП 750кВ «подержать» солнце на своих проводах)))

Теперь предстояло передислоцироваться к переходным опорам, что виднелись на горизонте, по пути к ним я снял несколько опор 330кВ и 750кВ.
Именно тут я впервые встретил опоры типа «рюмка» на линии 330кВ, по типу они были схожими с рюмками линий 500кВ.
Снимая рюмки, я весьма удивил местных огородников, ещё бы, не каждый день человек с камерой носится по полю между опорами и снимает их во всех позах. Только я отвлёкся от рюмок, как сразу переключился на монстроподобную концевую опору ЛЭП 330кВ, по-моему комментарии тут вообще излишни – это мощь в чистом виде.
Честно говоря, немного типов опор вызывали у меня такие эмоции как эта. Треск под ней стоял невообразимый. Провода словно стелились по земле. Поражала массивность этого чудовища!
Если бы у меня была возможность, я бы выбрал для паспорта фотку где я на фоне этой опоры ;-)
Концевая опора 330кВ была предтечей перехода через «море». Наконец я сделал первый снимок переходных опор.
На снимке слева виднеется переход 750кВ, а прямо по курсу – 330кВ. Особенно здесь запоминаются, выделяющиеся на горизонте, колоссальные силуэты Запорожской ГРЭС.


А теперь об истории создания переходов. В 70-е годы прошлого века, на юге Запорожской области, на левом берегу Каховского водохранилища была сооружена Запорожская ГРЭС мощностью 3 млн. 600 тыс. кВт. Экономически было необходимо построить две линии электропередачи напряжением 330 кВ, в Никопольский энергорайон, расположенный на правом берегу водохранилища. Переход линий через водные пространства такой протяжённости в Советском Союзе ранее не сооружался.
Для первого сооружаемого перехода (330 кВ) проектировщики выбрали воздушный вариант линии (кабельный подводный вариант был нерентабелен, сложен в строительстве и эксплуатации). Длина перехода между крайними переходными опорами составила целых 5,15 км (!), а непосредственно над водой - 4,6 км. Переход был выполнен двухцепным.

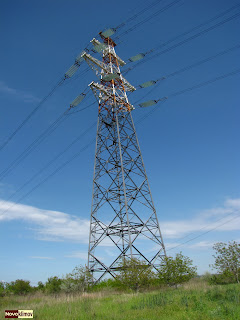

Береговая переходная опора ЛЭП 330кВ
На переходе 330кВ установлены семь переходных опор анкерного типа высотой 90 и 100 метров, из которых пять, установлены в акватории водохранилища. Переход принят по схеме К-А-А-А-А-А-А-А-К (К - концевая опора, А - анкерная). Длины пролётов ЛЭП 330 кВ составляют 810 — 920 м. Двухцепные опоры башенного типа выполнены из углового проката, прошедшего оцинковку.
Опоры оборудованы лестницами, площадками и ограждёнными трапами на траверсах, причём на опору можно беспрепятственно подняться - лестницы спускаются прямо к земле, в отличие от большинства других переходов, где лесенки обычно не доходят до земли 2-3 метра, что бы уменьшить соблазн «туристов» залезть на мачту. В данном случае, видимо, роль сыграла малонаселённость территории.
Масса стометровой опоры составляет 290 тонн, а девяностометровой - 260 тонн. Внешне оба типа опор очень похожи, заметить отличия, можно только внимательно их рассмотрев.
Наибольшую сложность представляло сооружение фундаментов этих опор на территории водохранилища. Монтаж переходных опор на акватории - весьма сложная задача, требующая специального обустройства фундаментной площадки временными причалами, грузоподъёмными механизмами. Поэтому впервые в практике строительства ЛЭП (как в нашей стране, так и за рубежом) было принято решение о сооружении перехода наплавным методом. Поэтому, в особом котловане - доке, были сооружены плавающие фундаменты и на них смонтированы переходные опоры. Наплавные фундаменты были выполнены пустотелыми, из тонкостенных железобетонных элементов и, по сути, представляли собой огромные поплавки.

Для обеспечения их плавучести, фундамент был собран из водонепроницаемого днища, наружного борта и внутренних переборок, разделяющих внутреннюю часть фундамента на 8 изолированных друг от друга балластных отсеков, а также отсека для размещения оборудования и центрального распределительного отсека. Такое исполнение обеспечило непотопляемость фундамента и точность его балластировки, а также необходимую устойчивость в период буксировки суднами.
После окончания строительных работ на фундаментах и монтажа на них переходных опор, котлован заполнился водой до отметки Каховского водохранилища. При открытых кингстонах одновременно происходило заполнение водой внутренних отсеков фундаментов. После этого была разобрана перемычка, разделяющая котлован-док и Каховское водохранилище (процесс - на фото).



Поочерёдно, при закрытых кингстонах, из каждого фундамента, мощными насосами откачивалась вода, и после его всплытия, производилась буксировка к месту установки на трассе перехода. Буксировка опор по водохранилищу и работы по их установке производились с помощью пяти буксирных теплоходов — двух головных (мощностью по 1200 л.с.); двух боковых (мощностью по 300 л.с.) и одного заднего (тормозного) мощностью 600 л.с. Доставка всех пяти систем фундамент-опора была выполнена за 12 дней. После доставки фундаментов к месту предназначения, отсеки снова затапливались, в результате чего фундаменты садились на необходимое место на дне водохранилища.
Переход ЛЭП 330 кВ (Л243/244) был введён в эксплуатацию в 1977 году. В 1984 году, для выдачи мощности Запорожской АЭС тем же составом строительно-монтажных организаций, аналогичным наплавным методом, сооружён одноцепной переход линии 750 кВ «Запорожская АЭС — ПС 750 кВ Днепровская» (мощная электроподстанция под Вольногорском см. http://io.ua/s75116).

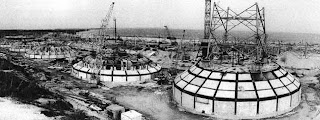

Опоры в доке



Створ перехода для более мощной линии 750кВ выбран в районе расположения Запорожской ГРЭС, параллельно существующему переходу ВЛ 330 кВ, на расстоянии 350 м выше его по течению. При принятии решения на строительство перехода ВЛ 750 кВ через Каховское водохранилище — уникального сооружения по своим масштабам и мощности линии — большую роль сыграл опыт проектирования, строительства перехода линии 330 кВ. Переход был сделан одноцепным по схеме К-П-П-А-П-П-К; из пяти переходных опор, из которых три опоры установлены на акватории водохранилища. Опоры перехода этой линии также оцинкованные.
Переходные промежуточные опоры высотой 126 м имеют массу 375 тонн каждая. Анкерная опора высотой 100 м весит 350 т. Длины переходных пролётов составляют 1215—1350 метров. Монтаж проводов был выполнен при помощи раскаточных барж и буксиров без опускания на дно водохранилища во избежание повреждений. Переход линии 750 кВ был 1984 году введён в эксплуатацию.

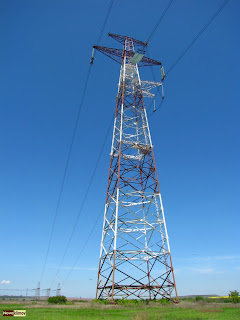

Переходная береговая опора  750кВ.

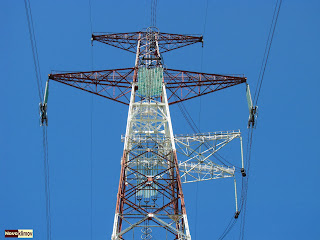

Верхушка опоры 750кВ
Фундамент опоры 750кВ

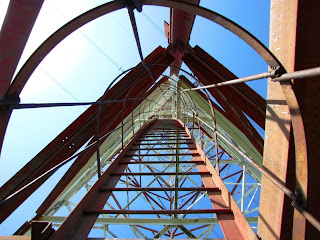

Лесенка на переходную опору ЛЭП 750кВ


Гигантская береговая переходная опора №26 ЛЭП 750кВ
В данный момент состояние переходов всех линий периодически изучают, отправляя на места специалистов, в том числе, для изучения подводной части фундаментов. Переходы ЛЭП через Каховское «море», пожалуй, можно отнести к числу самых интересных конструкций используемых для передачи электроэнергии в мировом масштабе. К сожалению, фотографии не могут передать всей масштабности этих колоссов, поэтому рекомендую любителям ЛЭП, по возможности, обязательно возле них побывать.
Особенно масштабно опоры перехода 750кВ смотрятся, если стоять в центре их основания.
                               Переходные промежуточная опора ЛЭП 750кВ высотой 126 м
С юга потянуло облака, света стало меньше и я завершил съёмку. Возвращаться к Ильинке мы решили мимо концевых опор 750кВ (напомню, что сюда мы шли вдоль ЛЭП 330кВ, мимо концевых опор 330кВ).
Перед тем как, возвращаться, мы ещё раз подошли к береговой опоре 330кВ, где был устроен привал и разбит «временный штаб»:)

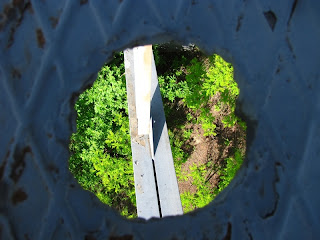

Вид сквозь площадку на переходной опоре ЛЭП 330кВ.
Каховское водохранилище
             Напоследок-ещё снимок переходной опоры ЛЭП 750кВ.
Двигаясь в сторону автодороги, прямо через поле, мы не могли пройти мимо концевой опоры 750кВ. Вот она-вышка с дыркой!)))
 Концевая опора 750кВ (третья стойка в кадр не попала). Кстати, уже через две недели после посещения Каховских переходов, мне посчастливилось добраться до следующего перехода 750 кВ через Днепр, под Башмачкой, но об этом я напишу фототчёт в другой раз.
